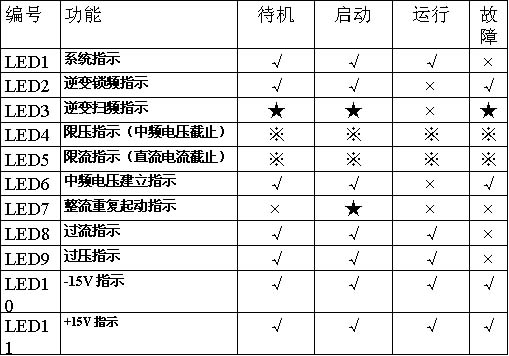

指示灯状态一览表：
点击放大
“√”表示“亮”； “×”表示“灭”； “※”表示任意状态； “★”表示“闪亮”
三、整流电路调试 去掉主控板 N24 端口引线，把 S1-1 置 "ON" 使恒流起动功能暂时关断（否则直流电压将不能达到最大值）；在整流输出上接一个等效功率 500W 以上的电阻性负载，可以用两个 2Kw 的电炉（或用 3 只 200W 白炽灯）串联后代替。然后合上主回路电源开关，按逆变启动，顺时针旋转功率电位器至底，可以看到直流电压会缓慢上升到最大值 Udmax ＝ 1.35*Ul （进线线电压）。对于 380V 进线 Udmax=518V
四、逆变电路调试 停掉中频装置所有电源，将 N24 端口引线接上，同时把 UH1 、 UH2 去掉，并做以下准备工作：
1、将水电缆暂时接到一个空炉上。这一点非常重要，因为中心频率的调整是以绝对的空炉状态为标准 .
2、将 S1 － 2 置“ OFF ”设备将工作于最小切角状态，此时可以调整最小切角；

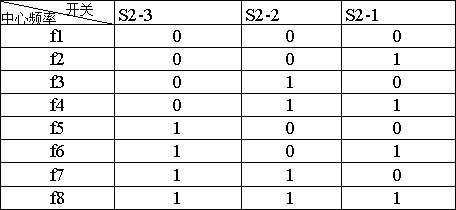

频段开关 S2 调整方法
“ 1 ”闭合 "on" “ 2 ”断开“ off"
点击放大
3、S1 － 3 置“ off ”当置” on ”时逆变扫频禁止，用于检查逆变脉冲；正常工作时必须将 S1 － 3 置“ off ”。
